食品工廠設計中的管路系統是食品工廠生產過程必不可少的部分，各種物料、蒸汽、水及氣體都要用管改來輸送，設備與設備之間的相互連接也要依靠管路。管路設計是否合理不僅直接關系到建設指標是否先進合理，而且也關系到生產操作能否正常進行以及車間布置是否整齊美觀和通風采光是否良好等，因此，在進行食品工廠設計中管路設計是花時間較多、工作量較大的部分，特別是施工圖設計階段。
食品工廠空氣管道設計的內容和方法，在食品工廠設計進行管路設計時，應具有下列基礎資料：
1、工藝流程圖;
2、設備平面布置圖和立面布置圖;
3、設備施工圖(重點設備總圖，并標有流體進出口位置及管徑);
4、設備管口方位圖;
5、非標管件、管架條件圖;
6、物料衡算和熱量衡算的結果;
7、氣象及地質資料。
食品工廠管路設計的基本內容：
(1)管道配置圖：包括管路平面圖和重點設備管路立面圖、管路透視圖。
(2)管架、特殊管件制作圖及安裝圖(管路支架及特殊管件制作圖)。
(3)施工說明，其內容為施工圖中應注意的問題，各種管路的坡度，保溫的要求，安裝時不同管架的說明等(如施工條件的特殊要求及施工標準等)。

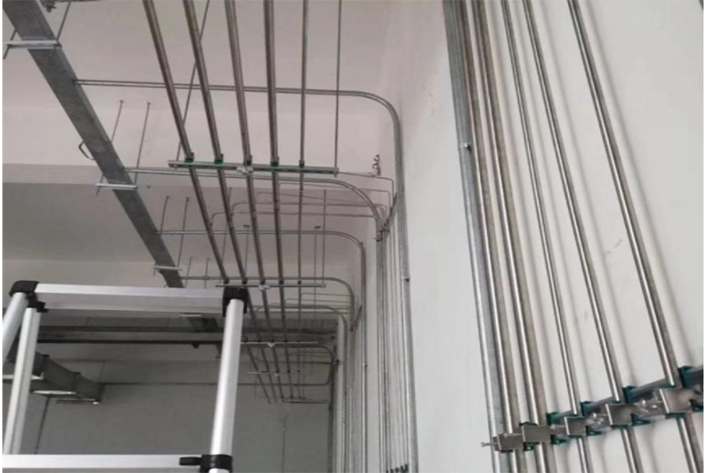

當幾種管道在布置時發生矛盾時，應根據具體情況全面考慮:
①大管徑、熱介質、氣體管路、保溫管路和無腐蝕管路在上，小管徑、液體管路、不保溫管、冷介質和有腐蝕介質管路在下。

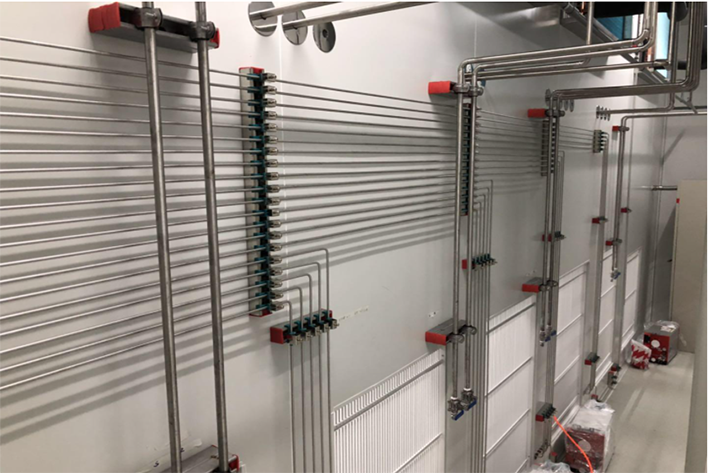

②管徑大的、常溫的、支管少的、不檢修和無腐蝕的介質管靠墻。
(13)管道的埋地敷設 非冰凍地區的管道埋深主要取決于外部載荷、管材強度、管道交叉，一般不小于0.7m;在冰凍地區，除以上因素外還要考慮冰凍深度，一般應深 于冰凍線以下0.2m。
